ZMD氟塑料自吸式磁力泵廣泛適用于石油化工、有色金屬冶煉農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子,化成箔等行業，是目前磁力泵品種中結構最新穎的產品，高效節能、安全實用。
使用溫度：-30℃-120℃。

設計特點：
    ZMD系列自吸式磁力泵，集合了磁力泵的所有優良特性，且優勢即可以自吸，一般自吸高度可達2-4米，充分結合了自吸泵和磁力泵的所有優點，既具有自吸功能，又取消了軸封，利用磁力偶合間接傳動，消除了滴漏的現象。是輸送易燃、易爆、易揮發、強腐蝕、強滲透性高危化學介質理想的選擇。根據所輸送介質的特性，如介質比重、腐蝕性等可選用不用材質的泵主軸材料，如輸送氫氟酸和有機溶劑可選用無壓燒結碳化硅主軸或99.99%氧化鋁陶瓷主軸。
    ZMD系列磁力驅動泵采用最新材料制成的隔離套具有高強度的力學性能，消除了一般磁力泵具有的磁渦流現象。
    ZMD系列磁力驅動泵采用獨特的后拉式結構，整機過流部分只有5個部件總成組合而成，一人便可以很輕松地進行內部檢修和零件更換，無需拆卸管道，大大方便了日常的檢修和保養工作。

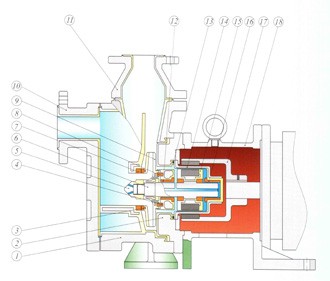

結構與材料：



1    泵 體   鋼襯F46
2    泵    蓋   鋼襯F46
3    葉輪前口環  填充F4
4    止退環  碳化硅或氧化鋁陶瓷
5    葉輪螺母 填充F4
6    主    軸  碳化硅或氧化鋁陶瓷
7    靜    環 碳化硅或氧化鋁陶瓷






8    葉輪后口環 填充F4
9    葉    輪  氟塑料合金
10  前    蓋  鋼襯F46
11  出口法蘭 鋼襯F46
12  前軸承  填充F4
13  隔套密封圈  氟橡膠
14  隔離套組合 F46/加強套
15  轉    子  F46/高性能磁鋼
16  后軸承  填充F4  17  外    磁  高性能稀土永磁體 18  支架  HT200


型號意義：

50 ZMD - 32 F
50	泵進口直徑是50mm	32	泵的揚程為32m
ZMD	自吸式磁力驅動泵代碼	F	泵過流部件材質為氟塑料

性能與參數：
